  • Perfiles para fachadas y exteriores

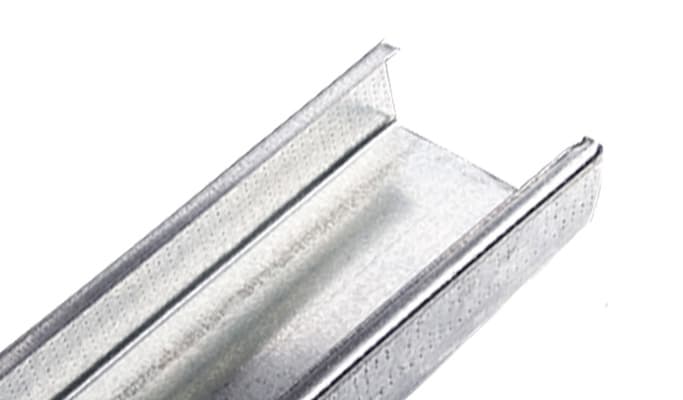

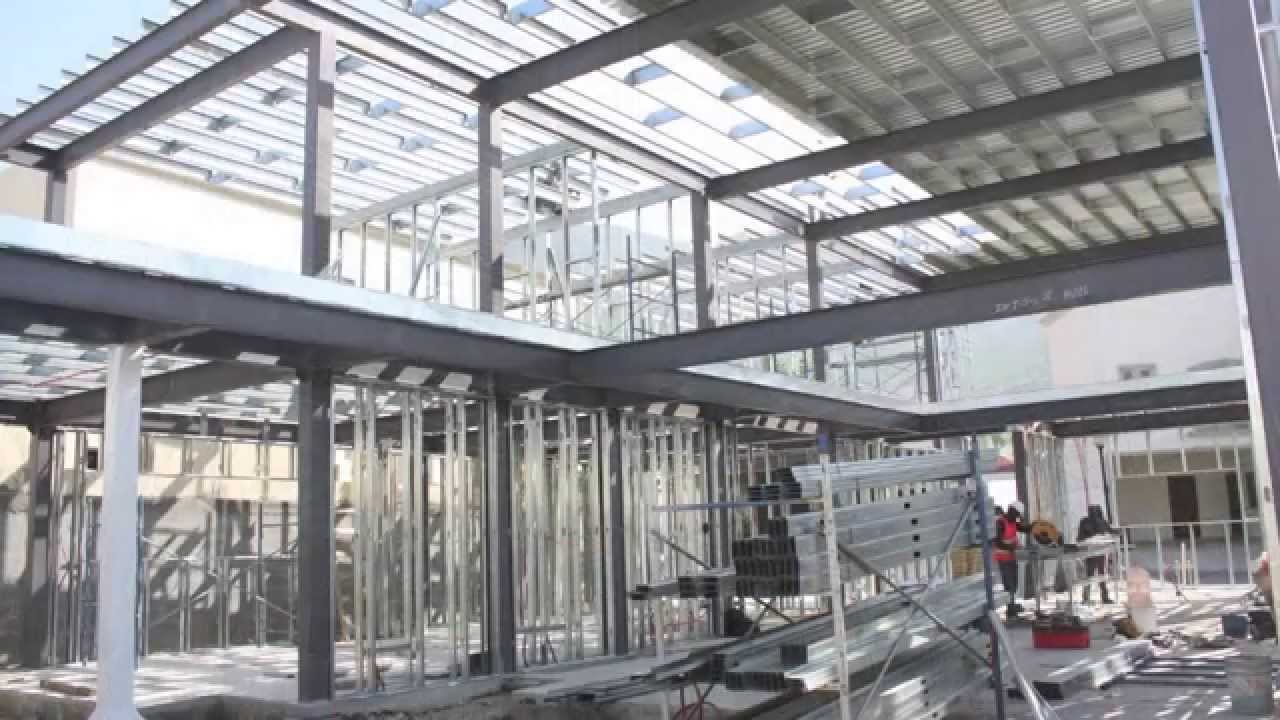

    POSTE VIGA

    SOLUCIÓN

    Perfil estructural diseñado para soportar el peso del panel de yeso.

    Datos del producto
    • Presentación: Calibre 20 y 22 / 18, 20 y 22 / 16, 18, 20 y 22
    • Ancho: 4.10 cm / 6.35 cm / 9.20 cm
    • Largo: 3.05 Mt
    Breve descripción de Solución

    Este perfil recibe las cargas estructurales de una construcción.

    Ventajas Costo-Desempeño
    • Muy versátil, ya que permite ser usado como elemento vertical para muros estructurales y muros de fachada.
    • También se usa como viga en una techumbre con el sistema constructivo ligero.
    Pasos de Aplicación
    • Si la altura del muro corresponde al largo estándar inserte dentro de los canales los postes metálicos, de lo contrario, corte el poste a la medida deseada.
    • Coloque los postes a cada 61 cm como máxima separación partiendo de uno de los extremos, estos se fijan con tornillo framer al canal.
    • Verifique que el muro haya quedado plomeado.

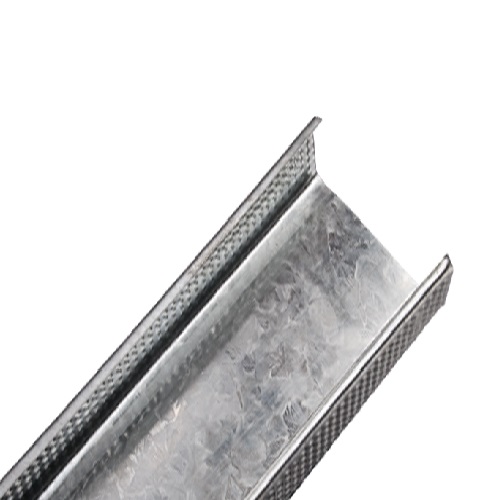

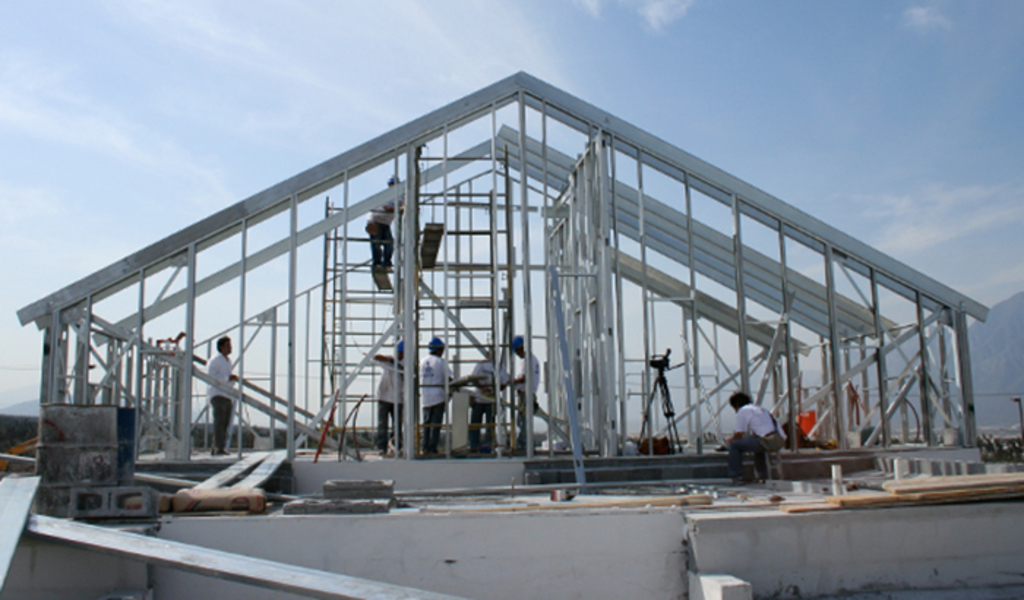

    POSTE FACHADA

    SOLUCIÓN

    Uno de los principales elementos que forman la estructura para los sistemas de fachadas.

    Datos del producto
    • Presentación: Calibre 20
    • Ancho: 4.10 cm, 6.35 cm, 9.20 cm
    • Largo: 3.05 Mt
    Breve descripción de Solución

    Este perfil cuenta con excelente durabilidad y óptima resistencia al viento y a los sismos; además, proporcionan la cavidad para la colocación de aislamiento térmico y acústico.

    Ventajas Costo-Desempeño
    • Para la elaboración de muros fachada y partes verticales de faldones exteriores.
    • Usado en fachadas según calculo con revisión conforme a la Norma de Diseño por Viento de la Comisión Federal de Electricidad.
    • Resistencia y durabilidad óptima ante viento y sismos.
    Pasos de Aplicación
    • Estos perfiles metálicos están diseñados exclusivamente para recibir cargas laterales por empujes de viento y deberán ser usados para revestimientos en fachadas, por lo que no deberán someterse a cagas axiales.

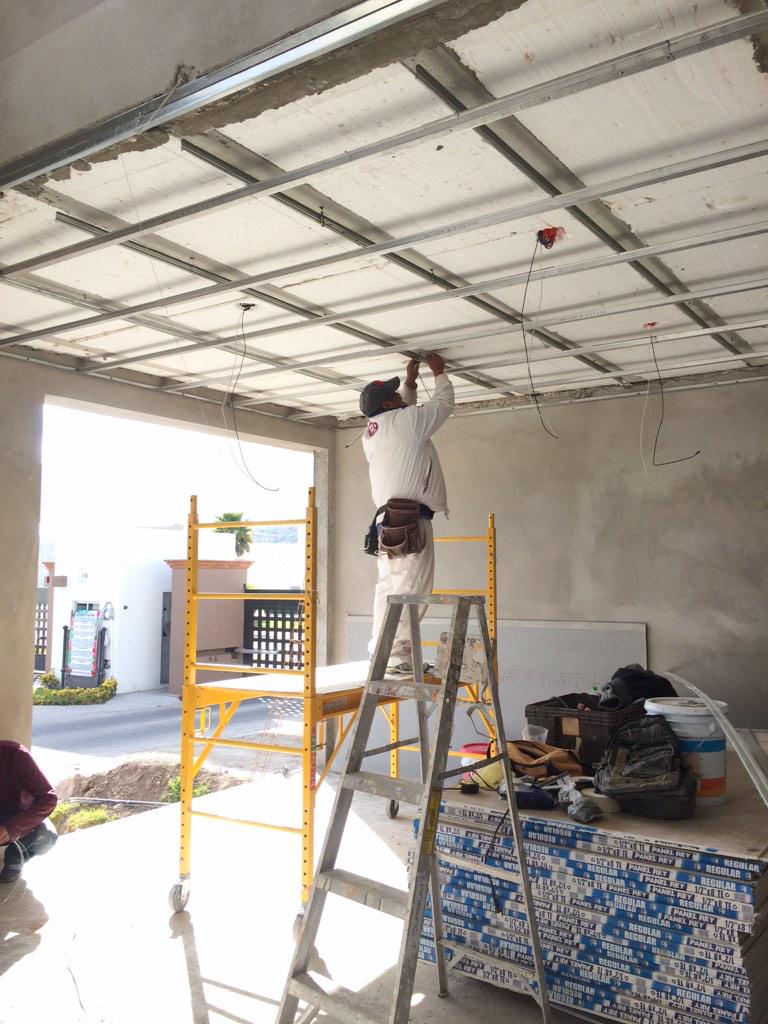

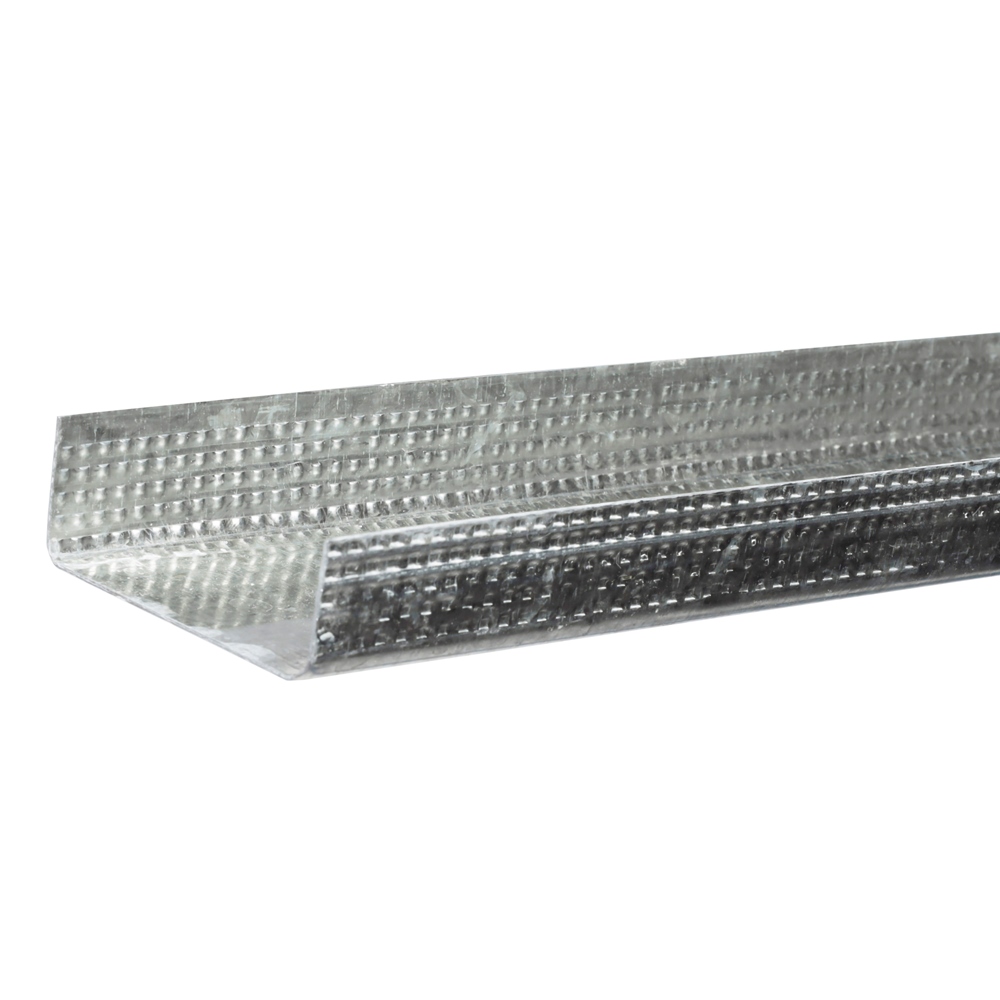

    CANAL DE CARGA

    SOLUCIÓN

    Perfil estructural diseñado para colocarse como riel superior e inferior en bastidores.

    Datos del producto
    • Presentación: Calibre 18, 20, 22
    • Ancho: 4.10 cm, 6.35 cm, 9.20 cm
    • Largo: 3.05 Mt
    Breve descripción de Solución

    También está diseñado para colocarse en los bloques sólidos, que son los que refuerzan el bastidor. Se unen a postes viga o postes fachada para ensamble de bastidores de muros fachada, faldones, etc.

    Ventajas Costo-Desempeño
    • Para la conformación de bloques sólidos en muros fachada
    • Como refuerzo entre postes.
    • Para fijar cajas e instalaciones para salidas eléctricas y de agua o gas.
    Pasos de Aplicación
    • Si el muro requiere de instalaciones utilice las ranuras en los postes para pasar tuberías con refuerzos a base de canal de amarre fijados a los postes.
    • Fije las salidas y cajas al refuerzo, según requiera su diseño, es importante que las instalaciones vayan sujetas a los postes, no al panel.

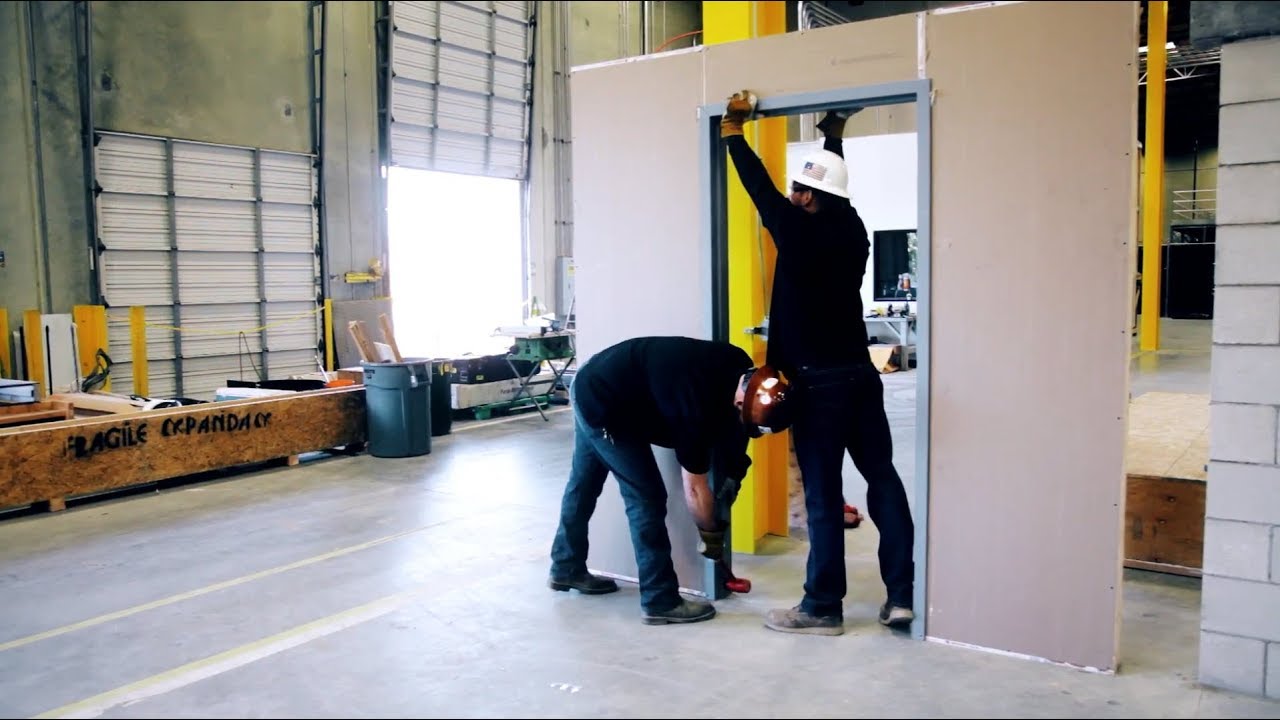

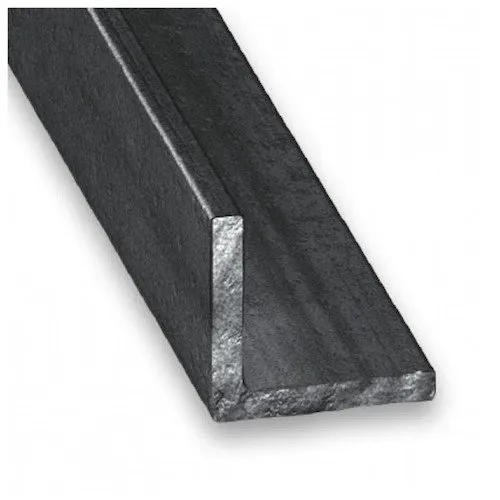

    ÁNGULO “L”

    SOLUCIÓN

    Soporte de postes vigas. Para estructuras localizadas entre pisos.

    Datos del producto
    • Presentación:  Calibre 18, 22
    • Ancho: .030″,  .048″
    • Largo: 3.05 Mt y medidas especiales
    Breve descripción de Solución

    Este perfil estructural galvanizado está diseñado para colocarse como soporte de postes vigas, generalmente se utiliza en las estructuras localizadas entre pisos.

    Ventajas Costo-Desempeño
    • Versátil por su cualidad para recibir vigas de techumbre y soportarlas a muros perimetrales.
    • También se usa como unión entre losas de concreto para muros fachada tipo cortina.
    Pasos de Aplicación
    • Estos perfiles se fijan a piso y están diseñados para recibir carga.
